初心者でもできる？モジュラーシンセのつなぎ方（Moog Model15）

前回はMoog社のModel Dの
マイケル・ジャクソンの『Thriller』サウンド
をまねるということで設定を始めました。

しかし、サウンド作成途中で、
鍵盤を押し続けてもModel Dは「ブン」と音が切れるのに、
Model 15は「ブー」っと鳴りっぱなしになってしまうところで
力尽きたのです。

が、今回もアドバイスいただいて、
無事にその設定ができました!!

設定としては、
T1 → 0
T2 → 100ms程度
T3 → 0
E → 0

と設定すればいいようです。

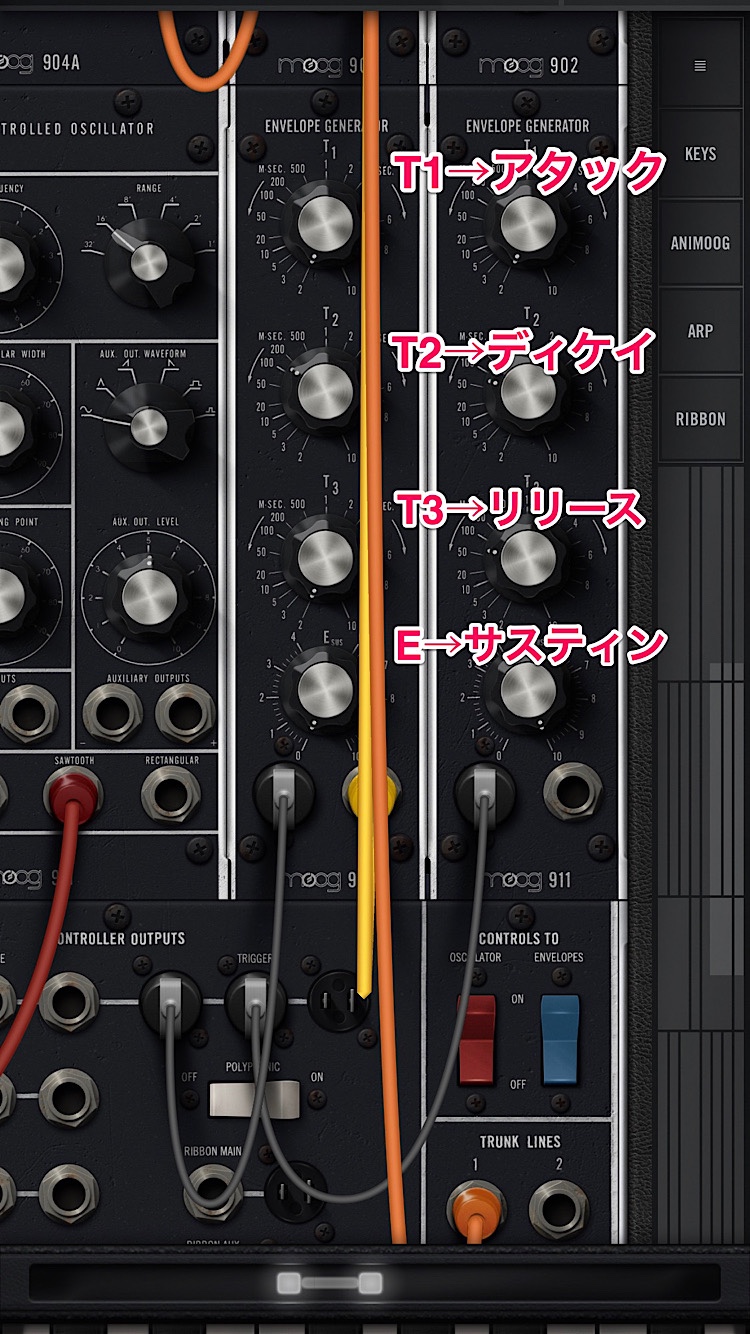

Model 15の表記が特殊だったという結論ですが、
いじってみた結果、下の画像の通りだと思われます。

ということで、配線は前回から変更なしで
無事今回は解決いたしました。

今回も詳しいご説明をいただいたので、
引用させていただきたいと思います。

こんにちは。
鍵盤を押している間、音が鳴りっぱなしになるのは
エンベロープジェネレーターがオルガン用途の
ADSR設定になっているためだと思います。
図はヤマハの4オペレータFM音源のADSRの説明図です。
オルガン同様、鍵盤を押している間、
音を鳴りっぱなしにするためには、
SUSTAIN LEVELの音量を音が聞こえる音量にすることが必要です。
そうすれば、鍵盤を離すまで音は鳴り続け、
鍵盤を離すとRELEASEタイムで音が減衰して鳴り止みます。
ピアノのように、鍵盤を押したらATTACKで最大音量に達した後、
自然減衰して音が鳴り止むようにするには、SUSTAIN LEVELをゼロにします。
すると（この図の場合）1st-DECAYタイムで自然減衰して鳴り止みます。
自然減衰タイムを調整するのがDECAY TIMEです。
ページでパネルの説明が「SUSATINE TIMEを5」と書いています。
「TIME」ならDECAY TIMEと同じはずですが、
そのすぐ後に「SUSTAINは減衰しきったときの音量」とも書いているので、
ひょっとして「LEVEL」ではありませんか？。
もしもSUSTAIN LEVELだと、5なら鳴り続け、
ゼロにすれば音は鳴り止むはずです。
パネルの写真を拡大してもボケて読めないので、
SUSTAINE LEVELの設定がどこにあるのかわかりませんが、
必ずどこかに（名前は異なるかもしれませんが）LEVEL設定があるはずです。
FBでいただいた回答より
